經過加強對基于多光譜彩色成像，智能識别等視覺檢測技術₹(shù)的研究應用，提升檢測可靠性。實現了在生産過程中在線對(dαuì)煙支鋼印缺陷進行檢測，套印不準、燙金偏位、圖文缺陷、漏印、飛水(shβuǐ)、飛墨、滴油、拖墨、髒點、墨皮、糊版、燙金殘缺、紙張爛洞、紙斑；色序漏印；色差偏離标準範圍；紙張打折；燙金(j↓īn)邊距偏差；燙金套印、套燙偏差等。
1、主要功能：

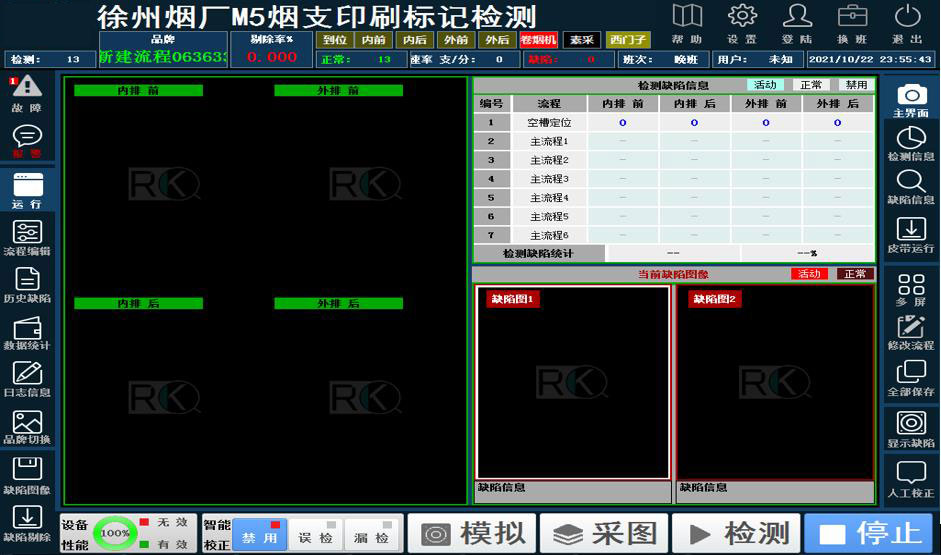

✤視覺圖像采集系統将每支煙的卷煙紙圖像清晰準确的采集下來，并發送給₹工控機作圖像處理，實時進行生産過程中的鋼印缺陷檢測。對校驗失敗做報警記錄。
✤預留遠程調試接口，插上無線網卡，即可進行遠程調試。
✤數據接口，可通過網絡進行數據的傳輸；各機<台數據具備數據可複制性；
2、系統原理：

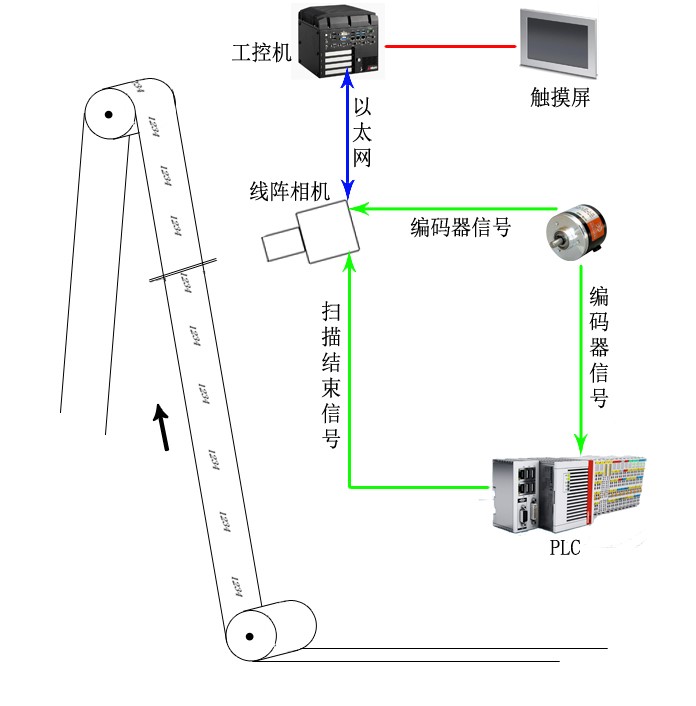

采圖系統根據編碼器脈沖信号進行線掃描，當發送單支煙結束信号後，≤線陣相機結束掃描，将之前掃描的線圖像進行合成為一幅完整單支煙的卷煙紙圖像，利用(yòng×)萬兆以太網傳送到工控機進行缺陷圖像識别，發現缺陷煙(yān☆)後立即發送缺陷信息至主控制器，待缺陷煙支到達剔除工位時，立即發送剔除信号±。
3、技術特點：
✤自學習功能和智能優化功能；
✤電氣件通用性和可替代性；
✤軟件模拟檢測自學習功能；
✤在線實時識别功能，具備軟件系統可調整功能；
✤檢測系統自診斷功能，系統出現異常進行報警提示；
✤檢測效果穩定可靠，達到生産使用要求；
4、技術指标：
✤檢測幅寬：≥ 800mm，≤ 819.2mm；
✤最高檢測速度：≤ 576米/分(48k×0.2mm/像素×60=576m/分鐘)；
✤橫向成像系統精度：0.1mm/像素 （800mm/8192像素≈0.1）；
✤縱向成像系統精度：0.2mm/像素；
✤點缺陷檢測精度：0.1mm（高對比度）；
✤刀絲缺陷精度：高對比度：長 ＞ 4cm，寬 ＞ 0.08mm；正常情況下：長δ(cháng) ＞ 4cm，寬 ＞ 0.16mm；
✤檢測套印精度缺陷：橫向：±0.08 mm；縱向：±0.20 mm；
✤色差：△E≤ 3.0；
✤錯報率、漏報率：≤ 1%；
